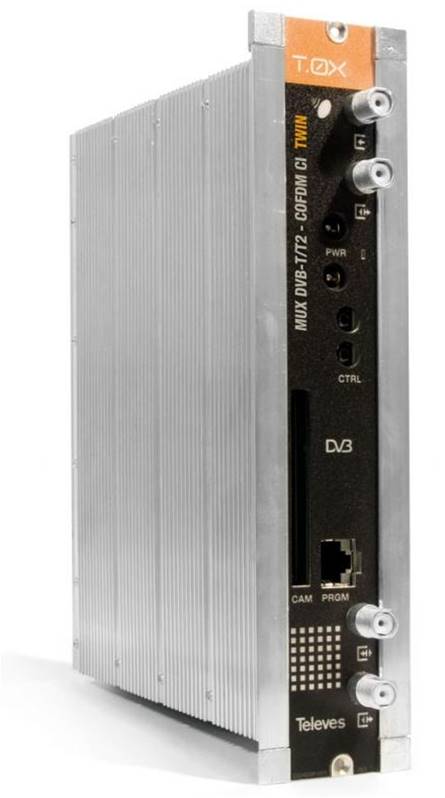

TRANSMODULATEURS TNT TWIN AVEC REMULTIPLEXAGE DEUX MUX TNT OU QAM EN SORTIE PAR MODULE COMPATIBILITEDVB-T2 AVEC LES RECEPTEURS DVB-T OU QAMLe multiplexeur twin distribue sur deux sorties COFDM ou QAM les service de DEUX multiplex numériques terrestres DVB-T ou DVB-T2.La principale fonction de ces modules est la régénération des signaux TNT et/ou la sélection de services (ref.565101) ou la transmodulation DVB-T/T2vers QAM (ref.565201).L'application la plus récente consiste à permettre à l'actuel parc de Televiseurs (ou récepteurs TNT/QAM) de profiter des services du nouveau standard de transmission DVB-T2.Les services FTA et les services payants, décryptés par une CAM, sont sélectionnés, multiplexés puis modulés sur les deux canaux de sortie. Ces modules disposent en plus d'une fonction DCY SEGURO qui empêche le débordement de la CAM en cas d'apparition de nouveaux PID. Signal TWIN de sortie (2 mux) complètement configurable.Les services des deux mux de sortie peuvent provenir de n'importe quel mux d'entrée (2 mux) DVB-T ou DVB-T2.Edition des paramètres des flux de transport de sortie (TS_id,ON_id et LCN).Compatibilité avec les modules CAM professionnels.Gestion à distance via le système CDC.Permet une sélection des contenus par élimination des PID sélectionnés.Information du débit utile de chaque service en entrée.Information sur l'occupation du canal de sortie.
|
565101 |
| Entrée DVB-T / DVB-T2 |
Fréquences d'entrée |
MHz |
150 - 862 |
| Pas de fréquence |
kHz |
125, 166 (Config.) |
| Connecteurs d'entrée et de sortie |
tipo |
"F” femelle |
| Impédance d'entrée |
ohm |
75 |
| Pertes de passage (typ.) |
dB |
< 1,5 |
| Largeur de bande |
DVB-T |
MHz |
6, 7, 8 |
| DVB-T2 |
MHz |
1.7, 5, 6, 7, 8 |
| Alimentation Préamp. |
Vdc |
0, 12, 24 (Config.) |
| R.O.E. entrée (min.) |
dB |
10 |
| Modulateur COFDM (Ref. 565101) |
Format de modulation |
QPSK, 16QAM, 64QAM |
| Intervalle de garde |
1/4, 1/8, 1/16, 1/32 I |
| FEC |
1/2, 2/3, 3/4, 5/6, 7/8 |
| Largeur de bande |
MHz |
7,8 |
| Scrambling |
DVB ET300744 |
| Interleaving |
DVB ET300744 |
| Cell_id |
Configurable |
| Spectre de sortie |
Normal / Inversé |
| Sortie RF (TWIN) |
Pas de fréquence |
565201 |
kHz |
250 |
| 565101 |
166 - 125
(config. par l'utilisateur) |
| Niveau max de sortie |
|
dBμV |
80 ±5 |
| Atténuation |
dB |
> 15 |
| Pertes de passage (typ.) |
< 1,5 |
| Return loss (typ.) |
> 12 |
| Connecteurs d'entrée et de sortie |
tipo |
"F” femelle |
| Impédance de sortie |
ohm |
75 |
| Généralités |
Consommation sous 24Vdc (avec signal)* |
|
mA |
450 sans alimenter de préampli et sans CAM
550 sans alimenter de préampli et avec CAM
600 avec alimentation de préampli et avec CAM |
| Indice de protección |
|
|
IP20 |
|
