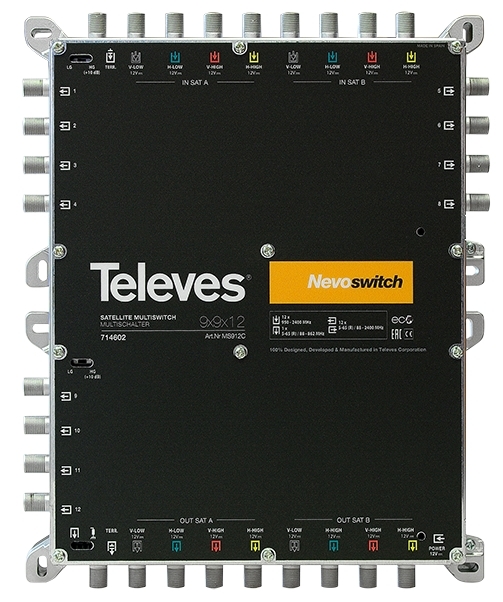

Commutateur 9 entrées 12sorties. Dotés de 9 sorties de passage pour la réalisation d' installations en cascade afin d'augmenter le nombre d'utilisateurs.Un interrupteur permet de sélectionner le type d'application souhaité (étoile ou cascade). La gamme possède un amplificateur de 9 entrées (8 SAT + terrestre) avec un gain de25dB préaccentué en sat et de 27 dB en terrestre, avec possibilité de télé-alimentation. Châssis en zamak pour une immunité contre les radiations. Système adaptable pour des typologies en étoile et en cascade. Gain BIS supplémentaire de +10dB pour chaque groupe de 8 sorties, afin de compenser les déséquilibres du réseau coaxial. Tele-alimentation via entrées et sorties qui facilite l'alimentation de l'ensemble. Mode ECO de faible consommation qui diminue avec le nombre d'usagers raccordés. Caractéristiques principales : Conception compacte : plus de sorties dans un minimum d'espace. Configurables(cascade /étoile): un même produit pour différentes typologies d'installation.Amplification indépendante de chaque ligne. (8sat + 1 terr). Différentes options d'alimentation (Jack, ligne VL, entrée ou sortie terrestre et sorties utilisateurs). Gain et égalisation réglables pour une adaptation optimisée aux caractéristiques des réseaux.
Référence
|
714602 |
| Type |
9x9x12 |
| Niveau d'entrée |
dBµV |
SAT |
102 |
| RF |
104 |
| Pertes de passage |
dB |
SAT |
6 |
| RF |
4 |
Pertes de dérivation
1..8 / 9..16 / 17..24 / 25..32 *1 |
dB (typ.) |
SAT |
3 / 6 / . / . |
| RF |
2 / 5 / . / . |
| RP |
40 |
| Alimentation |
Vdc |
|
12 |
| Isolation |
dB |
H/V |
>30 |
| Utilisateurs |
>25 |
| Passage de courant DC |
Entrée-Sortie / Sortie-Entrée |
| Consommation DC |
mA |
Module
Alim. |
Faible Gain |
80 |
| Fort Gain |
Passage |
130 |
| Terminal |
195 |
| Récepteur |
33 |
| Plage de température |
ºC |
|
–5….+45 ºC |
| Poids |
g |
|
1500 |
| Dimensions (Anc x Alt x Pro) |
mm |
|
208x253x30 |
|
