- Châssis en zamak pour une immunité contre les radiations.
- Système adaptable pour des typologies en étoile et en cascade.
- Gain BIS supplémentaire de +10dB pour chaque groupe de 8 sorties, a fin de compenser les déséquilibres du réseau coaxial.
- Tele-alimentation via entrées et sorties qui facilite l'alimentation de l'ensemble.
- Mode ECO de faible consommation qui diminue avec le nombre d'usagers raccordés.
Caractéristiques principales:
- Conception compacte: plus de sorties dans un minimum d'espace.
- Configurables (cascade / étoile): un même produit pour différentes typologies d'installation.
- Amplification indépendante de chaque ligne.
- Différentes options d'alimentation (Jack, ligne VL, entrée ou sortie terrestre et sorties utilisateurs).
- Gain et égalisation réglables pour une adaptation optimisée aux caractéristiques des réseaux.
| Référence |

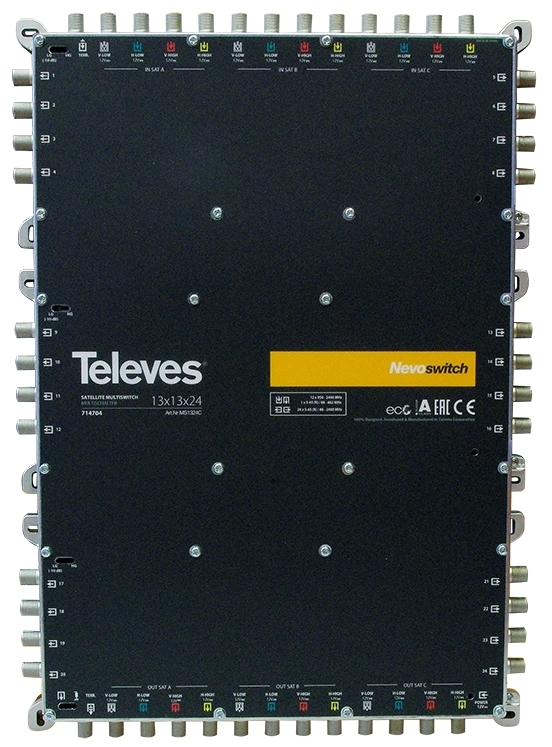

714704 |
| Modèle |
13x13x24 |
| Bande passante |
MHz |
SAT |
950 ... 2400 |
| TER |
88 ... 862 |
| RP |
5 ... 65 |
| Niveau de entrée max |
dBµV |
SAT |
112 |
| TER |
90 |
| Pertes de passage |
dB |
SAT |
6 ... 15 |
| RF |
6 |
| RP |
9 |
Pertes derivation
1...8 / 9...16 / 17...24 / 25...32 |
dB |
SAT1 |
3/6/10/- |
| RF |
4/6/8/- |
| RP |
34/37/40/- |
| Isolation |
dB |
H/V |
>30 |
| Utilisateurs |
>25 |
| Passage courant |
In-Out / Out-In |
| Consommation max |
mA |
PSU |
Low Gain2 |
130 |
| High Gain2 |
260 |
| Recepteur |
40 |
| Intervalle de temperature |
ºC |
-5...+45ºC |
| Indice de protection |
IP |
IP20 |
| Poids |
g |
2900 |
| Dimensions |
mm |
350x385x30 |
(1) LG - 10 dB
(2) if output charged => + 65mA
|
