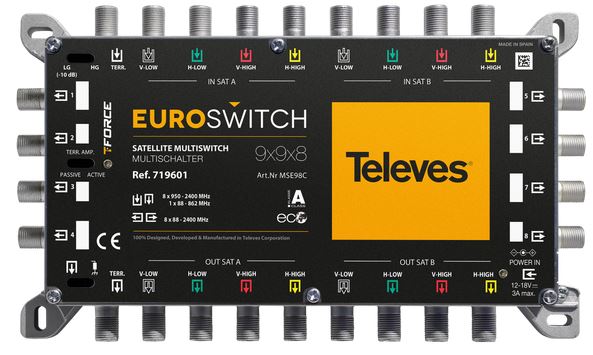

MULTISWITCH 9x9x8 "F" TERMINAL / CASCADABLE Euroswitch TELEVES

(Code: TEL719601)
Prochainement disponible
MULTISWITCH 9x9x8 "F" TERMINAL / CASCADABLE Euroswitch TELEVES

Compact et efficace pour les grandes installations

Multiswitch compact de 9 entrées (une terrestre et 8 pour les quatre polarités de deux satellites) et 8 sorties utilisateur.



  • Très compact en termes de taille et de poids, même pour les modèles à grand nombre d’utilisateurs
  • Très faibles pertes de dérivation et de passage
  • Isolation importante entre entrées et sorties
  • Technologie TForce intégrée, réglant automatiquement (TERR. AMP. ACTIVE) le niveau de sortie terrestre au niveau optimal
  • Interrupteur Low Gain (LG) / High Gain (HG) de 10dB pour gérer le signal d'entrée satellite pour chaque groupe de 8 usagers
  • Deux modes d’alimentation: alimentation électrique, ou à distance par les lignes principales/cascade
  • Conception, qualité et fabrication 100% européenne
Principales caractéristiques
  • Blindage élevé (classe A). Fabriqué en Zamak
  • Versatilité : interrupteur cascadable / terminal
  • Faible consommation dans des conditions normales. En outre, le mode ECO réduit la consommation à mesure que le nombre d'utilisateurs connectés diminue
  • Large gamme d'alimentation 12-18 V, compatible avec la plupart des installations
  • Alimentation électrique entre toutes les entrées et les sorties passage
  • Identification des entrées et des sorties passage par groupe de couleurs
Nombre d’entrées
9
Nombre de sorties en cascade
9
Nombre de sorties utilisateur
8
Bande passante TERR. MHz 88 ... 862
Bande passante SAT. MHz 950 ... 2400
Niveau d'entrée TERR. dBμV 80 ... 110
Niveau d'entrée SAT. dBμV 65 ... 112
Pertes de passage TERR. dB < 2
Pertes de passage SAT. dB < 2
Pertes dérivation TERR. Actif dB 0
Pertes dérivation TERR. Passif dB 30
Pertes dérivation SAT. HG dB 0
Pertes dérivation SAT. LG dB 14 ... 8
Niveau de sortie 10Ch DVB-T dBμV 78
Isolation H/V dB > 50
Isolation utilisateur dB > 30
Tension d ́alimentation Vdc 12 ... 18
Courant max. (PSU - TERR ACT.) mA 65
Courant max. (PSU - TERR PAS.) mA 5
Courant max. (STB) mA 85
Température de fonctionnement °C -5 ... 45
Indice de protection
20
