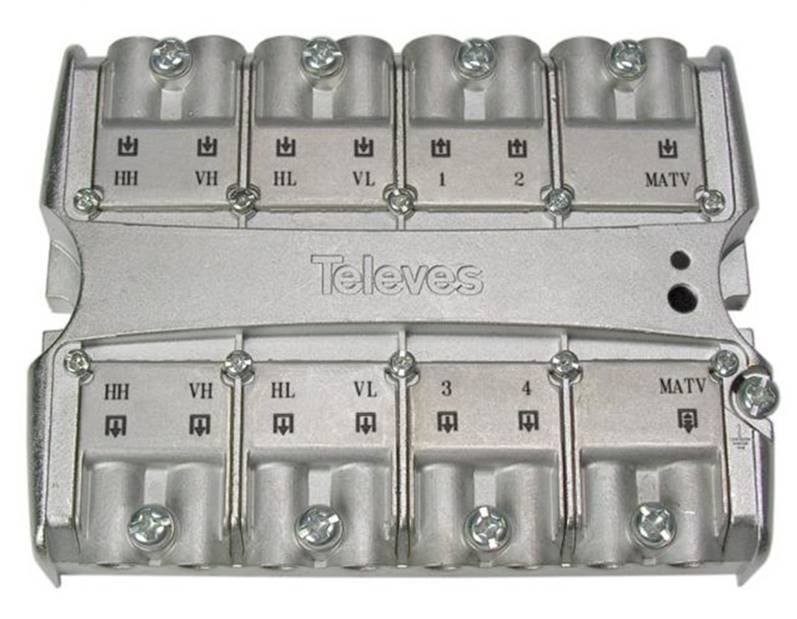

Système configurable de commutation qui, avec une référence unique de commutateur, solutionne le problème des installations satellites en habitations collectives. Les valeurs de pertes de dérivation sont configurables pour chaque sortie à l’aide d’un commutateur dip (Dual In-line Package).
- Une référence unique de commutateur configurable.
- Châssis EasyF avec une nouvelle bride pour un meilleur blindage et une manipulation plus facile.
- Alimentation flexible: par récepteur ou par module externe.
- Couplage MATV.
- Capacité de commutation: 4 polarités et 4 sorties utlisateurs.
- Amplificateur SAT + MATV avec réglage automatique du niveau de sortie.
- Système compatible avec les autres familles de multiswitches du fait du passage de l’alimentation sur toutes les entrées SAT.
- Installation en cascade ou en étoile.
- Jusqu’à 10 commutateurs en cascade.
- Voie retour passive 5 - 65MHz pour une compatibilité avec les réseaux de données et les réseaux d’opérateurs.
- Mode ECO pour économiser l’énergie: système automatique qui arrête l’alimentation du LNB et des différents étages actifs BIS, si aucun utilisateur n’est actif.
| Références |
719001 |
| Généralités |
| Entrées (HH, HL, VH, VL, MATV) |
nº |
5 |
| Sorties (HH, HL, VH, VL, MATV) |
5 |
| Sorties usagers |
4 (U1 ... U4) |
| Poids |
gr |
200 |
| Dimensions (Lrg x H x Pr) |
mm |
95 x 70 x 30 |
| Indice de protection |
IP |
20 |
| BIS |
| Bande passante |
MHz |
950...2150 |
| Gain |
dB |
1 |
| Fenêtre gain automatique* |
- |
| Pertes de retour |
10 |
| Tension de commutation V/H |
Vdc |
12/18 |
| Commutation de bande B/H |
KHz |
0/22 |
| Niveau de sortie |
dBμV |
Max. |
105(1) |
| AUTO** |
--- |
| Pertes de passage (typ.) |
dB |
1,5 |
| Atténuation en dérivation config. par Dip-switch |
0, 5, 10, 15, 20 |
| Isolation entre sorties (typ.) |
30 |
| MATV |
| Bande passante |
MHz |
5...862 |
| Gain |
dB |
- |
| Fenêtre gain automatique* |
- |
| Pertes de retour |
10 |
| Tension de sortie max. (DIN45004B) |
dBμV |
- |
| Tension de sortie max. (EN50083) |
- |
| Facteur de bruit |
dB |
- |
| Pertes de dérivation |
25 - 37 |
| Réglage des pertes de dérivation |
12 |
| Pertes de passage |
1,5 |
| Isolation entre Sorties |
20 |
| Voie Retour |
| Bande passante |
MHz |
- |
| Atténuation |
dB |
- |
| Alimentation |
| Tension d’ alimentation |
V |
12...18 (STB) |
| Consommation par usager |
mA |
60 |
| Puissance max. |
W |
3.2 (240 mA) |
| Puissance mode ECO |
0 |
| Passage de courant vers LNB (max.) |
mA |
300 |
| Passage de courant sur l’entrée MATV (12 Vdc) |
40 (12...18 STB) |
|
)
