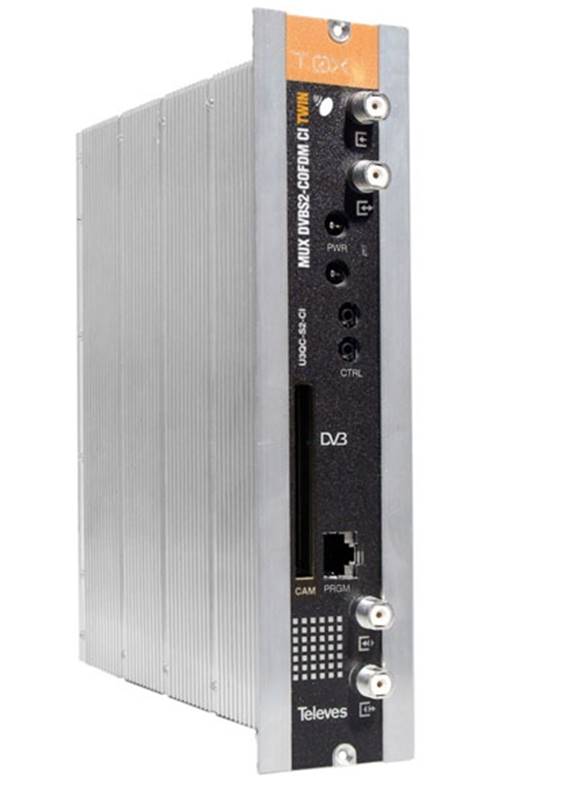

Reçoit le signal de trois transpondeurs (sur 1 ou 2 polarités) et génèrent deux multiplex avec comme contenu, les services provenant de n'importe quel transpondeurs d'entrée.La CAM, pour le décodage éventuel des services, peut se positionner juste à la sortie des démodulateurs ou sur le flux multiplexé. De plus, le module dispose d'une fonction DCY SECURISE qui empêche le trop plein de la CAM en cas d'apparition de nouveaux PID.Signal TWIN en sortie (deux mux) totalement configurable.LCN et édition du SID combinés dans les deux mux,afin d'éviter une recherche de chaînes par les téléviseurs lors des mises à jour de la grille de chaînes.DiSEqC.Position configurable de la CAM.Caractéristiques principales: Modules configurables et gérables à distance par CDC. Ils permettent à l'installateur, en plus de configurer les services en sortie, d'éliminer un PID spécifique sur n'importe quel service. Ils affichent le débit utile de chacun des services d'entrée, et montrent le taux d'occupation du canal de sortie.
|
| Démodulateur Satellite |
Fréquences d'entrée |
MHz |
950 - 2150 |
| Débit symbole |
Mbaud |
2 - 45 |
| Pas de fréquence |
MHz |
1 |
| Connecteurs d'entrée et de sortie |
tipo |
"F” femelle |
| Impédance d'entrée |
ohm |
75 |
| Alimentation LNB |
Vdc/KHz |
13-17- OFF / 22KHz (ON-OFF) |
| Sélection satellite (DiSEqC) |
A, B, C, D |
| Pertes de passage (typ.) |
dB |
< 1,5 |
| Modulation |
DVB-S2 |
QPSK, 8PSK |
| DVB-S |
QPSK |
| FEC interne |
LDPC |
9/10, 8/9, 5/6, 4/5, 3/4, 2/3, 3/5, 1/2 |
| FEC externe |
Bose-Chaudhuri-Hocquenghem |
| Facteur de roll-off |
% |
20, 25, 35 |
| R.O.E. entrée (min.) |
dB |
10 |
| Modulateur QAM (Ref. 564401) |
Format de modulation |
QAM |
16, 32, 64, 128, 256 |
| Débit symbole |
Mbaud |
1 - 7,2 (selec.) |
| Facteur de roll-off |
% |
15 |
| Code en bloc |
Reed Solomon (188, 204) |
| Scrambling |
DVB ET300429 |
| Interleaving |
DVB ET300429 |
| Largeur de bande (max.) |
MHz |
8,3 |
| Spectre de sortie (prog.) |
Regular / Inverted |
| Modulateur (Ref. 564301) |
Format de modulation |
QPSK, 16QAM, 64QAM |
| Intervalle de garde |
1/4, 1/8, 1/16, 1/32 |
| FEC |
1/2, 2/3, 3/4, 5/6, 7/8 |
| Largeur de bande |
MHz |
7, 8 |
| Scrambling |
DVB ET300744 |
| Interleaving |
DVB ET300744 |
| Cell_id |
Programmable |
| Spectre de sortie (prog.) |
Normal / Inversé |
| Sortie RF |
Fréquence de sortie (prog.) |
MHz |
46 - 862 |
| Pas de fréquence |
564401 |
KHz |
250 |
| 564301 |
166 - 125 (sélection par l'utilisateur) |
| Niveau maximum de sortie (progr.) |
dBµV |
80 ±5 |
| Atténuation (progr.) |
dB |
> 15 |
| Pertes de passage (typ.) |
dB |
< 1,5 |
| Pertes retour (typ.) |
dB |
> 12 |
| Connecteurs d'entrée et de sortie |
type |
"F” femelle |
| Impédance de sortie |
ohm |
75 |
| Généralités |
Consommation 24Vdc (avec signal en entrée)* |
mA |
530 (564301) 540 (564401) => sans alimenter de LNB et sans CAM |
| 630 (564301) 640 (564401) => sans alimenter de LNB, avec CAM |
| 880 (564301) 890 (564401) => un LNB activé, avec CAM |
| 1130 (564301) 1140 (564401) => deux LNB activés, avec CAM |
| Indice de protection |
IP20 |
|
)
