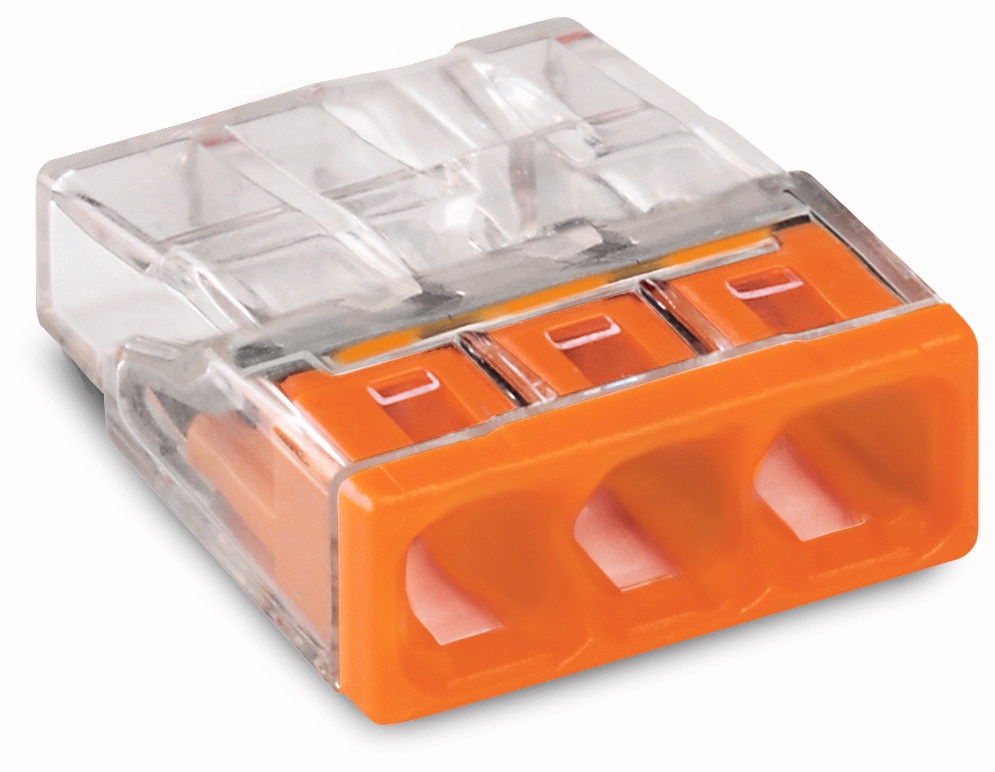

Bornes pour boîtes de dérivation COMPACT, pour 3 conducteurs;
Couleur du boîtier transparent; couvercle orange
| Nom |
Valeur |
Unité |
| Remarque de sécurité 1 |
dans des réseaux mis à la terre |
|
| Type d'emballage, de SAP |
BOX |
|
| Données de référence selon 1 |
IEC/EN 60664-1 |
|
| Tension de référence (II / 2) [V] |
450 |
V |
| Surtension transitoire de référence (II / 2) [kV] |
4 |
kV |
| Courant nominal [A] |
24 |
A |
| Legend (ratings) |
(II / 2) ≙ Overvoltage category II / Pollution degree 2 |
|
| Type de câblage |
Câblage latéral |
|
| Nombre total des points de serrage |
3 |
|
| Nombre total des potentiels |
1 |
|
| Type de connexion |
PUSH WIRE® |
|
| Type d'actionnement |
Push-in |
|
| Matière plastique conducteur raccordable |
Copper |
|
| rigide, raccordement possible |
0,5 … 2,5 mm² / 18 … 14 AWG |
|
| Longueur de dénudage |
11 mm / 0.43 in |
|
| Largeur |
14 mm / 0.551 in |
|
| Hauteur |
5,8 mm / 0.228 in |
|
| Profondeur |
16,7 mm / 0.657 in |
|
| Couleur |
orange |
|
| Cover color |
orange |
|
| Classe d'inflammabilité selon UL 94 |
V2 |
|
| Charge calorifique [MJ] |
0.019 |
MJ |
| Poids [g] |
environ1.017 |
g |
| Ambient temperature (operation) |
60 °C |
|
| Température d'utilisation continue jusqu'à [°C] |
105 |
°C |
|
)
